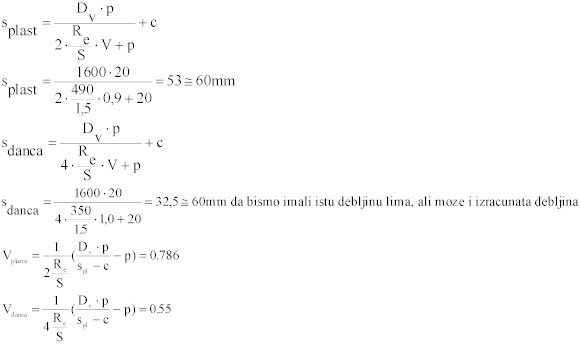

Primjer 1. Za cilindričnu posudu pod tlakom prikazanu na slici 1 potrebno je proračunati debljinu stijenke posude pod tlakom ako je:

1. cilindrični plašt iz materijala HII, R_e = 490 MPa (20° C)
2. polusferična danca iz materijala HI,R_e = 350 MPa (20° C)

• Tlakp = 20 MPa
• Temperatura stijenket = 40° C
• Vanjski promjerD_v = 1600 mm
• Statičko opterećenje
• Koeficijent slabljenja zavarenog spojaV = 0.9
• Koeficijent sigurnostiS = 1.5
• Dodatak za koroziju c = 1 mm; Ako je debljina stijenke s 3 30 mm ne treba dodatak za koroziju (TRD 300)

Komentar: Proračunom je dobivena ista debljina stjenke za plašt i dance posude pod tlakom, ali za različite faktore slabljenja zavarenog spoja. Niža vrijednost faktora slabljenja zavara (V) ostavlja mogućnost manjeg opsega kontrole kvalitete zavarenih spojeva metodama bez razaranja (metode i opseg kontrole propisane standardima, ovisno o klasi kvalitete zavarene konstrukcije, zavarenih spojeva i vrijednosti faktora slabljenja zavara).
