Slika 1. Cilindrična posuda pod tlakom. (D
v ... vanjski promjer posude, Ru ... unutrašnji promjer posude, s ... debljuna stjenke posude)Odnos naprezanja kod sfetičnih i cilindričnih posuda pod tlakom – važan deta
lj kod oblikovanja i izrade tehnologije zavarivanja, te tehnologije kontrole i osiguranja kvaliteteKružni zavareni spojevi koji su prisutni kod cilindričnih posuda pod tlakom, cjevovoda i sferičnih spremnika su dvostruko manje napregnuti u eksploataciji, u odnosu na uzdužne zavarene spojeve na cilindričnim posudama pod tlakom. Tu je činjenicu potrebno imati na umu kod proračuna debljine stjenke i izbora odgovarajućih vrijednosti faktora slabljenja zavara V. Na taj se način mogu izbjeći nepotrebni troško
vi kontrole kvalitete zavarenih spojeva metodama bez razaranja. Naime, opseg i metode kontrole bez razaranja najviše ovise o klasi kvalitete zavarene konstrukcije, klasama kvalitete zavarenih spojeva i faktoru slabljenja, a imajući u vidu rizike za ljude, biološku okolinu i materijalna dobra koja mogu biti ugrožene uslijed eventualnog otkaza zavarene konstrukcije. Pouzdanost zavarene konstrukcije mora biti zadovoljena u predviđenom vijeku i predviđenim uvjetima eksploatacije, ali treba misliti i na izravne troškove kontrole koji ne bi smjeli biti preveliki jer bi se dovela u pitanje ekonomska opravdanost proizvodnje. Osiguranje kvalitete je nešto drugo. Treba napraviti sve da do greške ne dođe, a to često puta ne zahtjeva samo ekonomske izdatke, nego puno više savjesnost i znanje.Sam dokaz da su kružni zavareni spojevi dvostruko manje opterećeni u eksploataciji relativno je jednostavan. Može pokazati kroz sljedeći primjer.
Potrebno je pomoću jednostavnih “kotlovskih” formula pokazati odnos naprezanja kružnih i uzdužnih zavarenih spoeva cilindrične posude pod tlakom prikazane na slici :
|

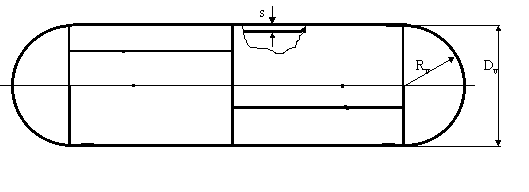

Slika 1. Cilindrična posuda pod tlakom. (D v ... vanjski promjer posude, Ru ... unutrašnji promjer posude, s ... debljuna stjenke posude) |
Kružni zavareni spoj:
|
|

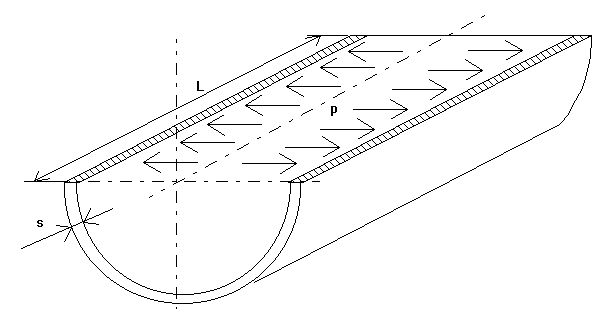

Uzdužni zavareni spoj:
|
|
|
Usporede li se formule koje pokazuju naprezanje kod kružnog i uzdužnog zavara, uočit će se da je naprezanje kod kružnih zavarenih spojeva dvostruko manje. Potrebna debljina stjenke kod kružnih zavarenih spojeva može biti dvostruko manja. Ta činjenica ostavlja mnogo prostora projektantima i tehnolozima zavarivanja, tako da mogu optimalizirati debljinu stjenke pos
ude pod tlakom s obzirom na faktor slabljenja osnovnog materijala zbog zavarivanja V (opseg primjene metoda kontrole bez razaranja na zavarenoj konstrukciji).Povratak na početnu stranicu - povratak na sadržaj!
