Rezultati ispitivanja zavarenog spoja
Rezultati ispitivanja zavarenog spoja u svrhu atestiranja postupka zavarivanja membranskih cijevnih stijena EPP postupkom i popravka grešaka MAG postupkom praškom punjenom žicom.
Uputa za zavarivanje: WPS br. 08.0084 i 03.0019.
Standard: TRD 201, AD HP 2/1 i EN 288-3
Postupak zavarivanja: 12 EPP membransko + popravak 136 MAG - praškom punjena žica
Tip postupka: automatski + poluautomatski
Osnovni materijal: St.35.8/I DxS1=57x4,5 mm
Osnovni materijl traka:RSt 37-2 S=5 mm
Dodatni materijal: Union S2 + Lincoln 780; Ti52FD, Böhler

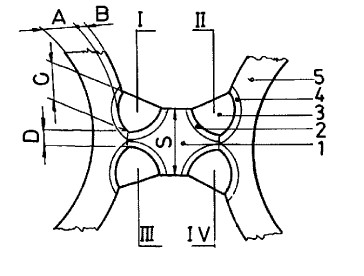

Shematski prikaz zavarenih spojeva na presjeku membranske cijevne stijene, sa oznakama kontroliranih veličina (dimenzija koje se odnose na zavareni spoj) i lokacijama mjerenja tvrdoće daje se na sljedećoj slici.

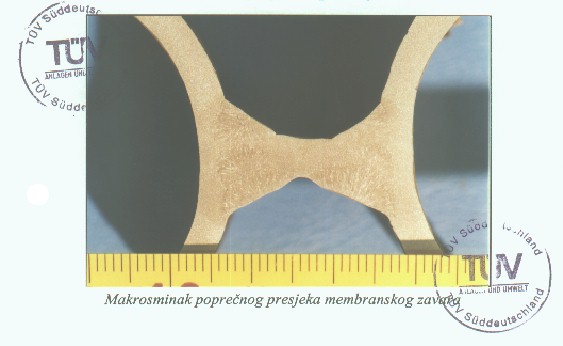

Sljedeća slika prikazuje makrosnimak poprečnog presjeka uzorka zavarenog spoja na membranskoj cijevnoj stijeni brodskog kotla.
Detalj najzastupljenijeg zavarenog spoja u proizvodnji kotlovskih postrojenja
Kontrolom dimenzija zavarenog spoja i mjerenjima tvrdoće HV10 dobiveni su podaci navedeni u tablicama :
Tablica. Kontrola dimenzija zavarenih spojeva prikazanih na slici gore kod 4 zavarena spojaKota Uzorak |
I |
II |
III |
IV |
A |
2,1 |
2,9 |
2,3 |
2,4 |
B |
2,2 |
1,3 |
1,8 |
1,9 |
C |
5,3 |
4,7 |
7,7 |
5,8 |
D |
0 |
0 |
0 |
0 |
Tablica. Rezultati mjerenja tvrdoće u zavarenom spoju prema mjernim mjestima prikazanim na slici gore:
mjerno mjesto |
HV10 |
|||
I |
II |
III |
IV |
|
1 |
148 |
|||
2 |
152 |
146 |
150 |
148 |
3 |
168 |
176 |
160 |
179 |
4 |
147 |
143 |
142 |
138 |
5 |
131 |
128 |
132 |
138 |

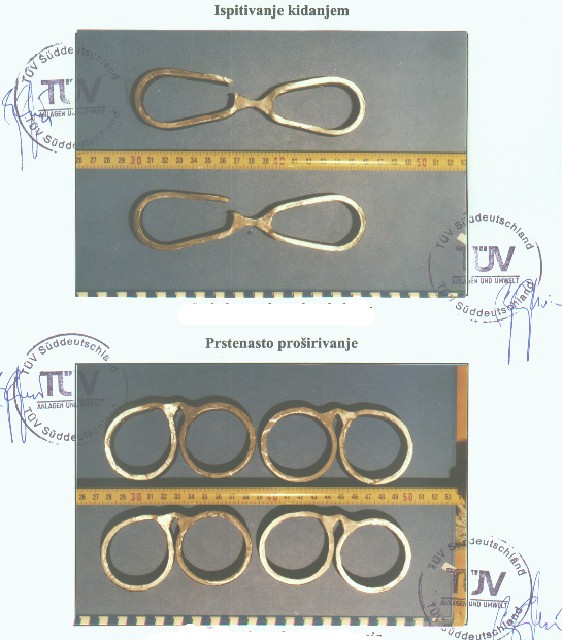

Makroskopski prikaz uzoraka nakon ispitivanja uzoraka sa zavarenim spojevima kidanjem i prstenastim proširivanjem prikazan je na sljedećoj slici.
