Oblikovanje profila promjenjivog presjeka po dužini profila, u cilju boljeg iskorištenja materijala
Valjani prifili imaju konstantan presjek po dužini profila, a veličina naprezanja u nekom proflu rijetko je konstantna. Za primjer se navode dva jednostavna slučaja prikazana na sl. 4:
Ako se koriste valjani profili konstantnog presjeka, tada se iskorištenje materijala postiže samo u točkama maksimalnog naprezanja. Izvedbe zavarenih profila mogu približno slijediti dijagram naprezanja.
Slika 4. Pristup konstrukcijskom oblikovanju konzolnog i mosnog nosača u zavarenoj izvedbi.

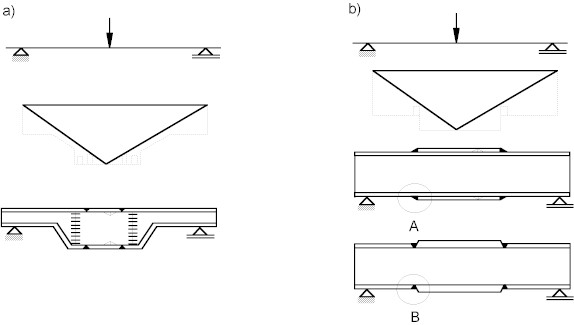

Slika 5. Oblikovanje zavarenog nosača opterećenog na savijanje: a) promjenljiva visina i otporni moment, b) pojačanjem gornje i doljnje lamele u području maksimalnog naprezanja.
Za slučaj konzole ili grede opterećene koncentriranim teretom na savijanje valjani profil iste visine je iskorišten samo na mjestu maksimalnih naprezanja. Za bolje iskorištenje bi presjek (visina profila) trebala slijediti dijagram naprezanja. To se može postići kosim rezanjem valjanog profila, ponovnim zavarivanjem u oblik, koji je bolje prilagođen dijagramu naprezanja. Zavareni spoj može biti isprekidan, jer su normalna naprezanja mala ili nula, u sredini I nosača, a tangencijalna su maksimalna, ali niske razine.
Na slici 6 su prikazane moguće varijacije izvedbi otvorenih I profila (a, b, c) i zatvorenih (kutijastih) profila (d, e, f ) za konzole, kojima se postižu lake i ekonomične konstrukcije.

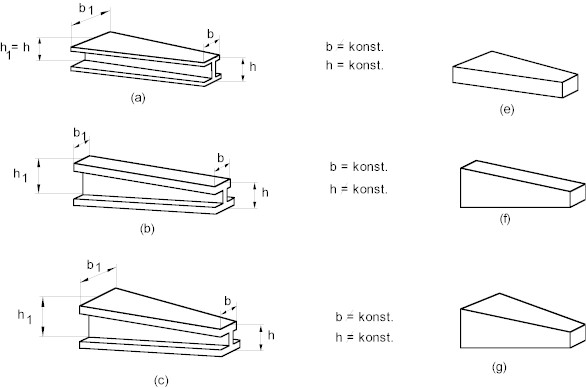

Slika 6. Moguće varijante izvedbi otvorenih I profila (a, b, c) i zatvorenih (kutijastih) nosača (d, e, f) za konzole, pogodne za gradnju lakših i ekonomičnih konstrukcije.
