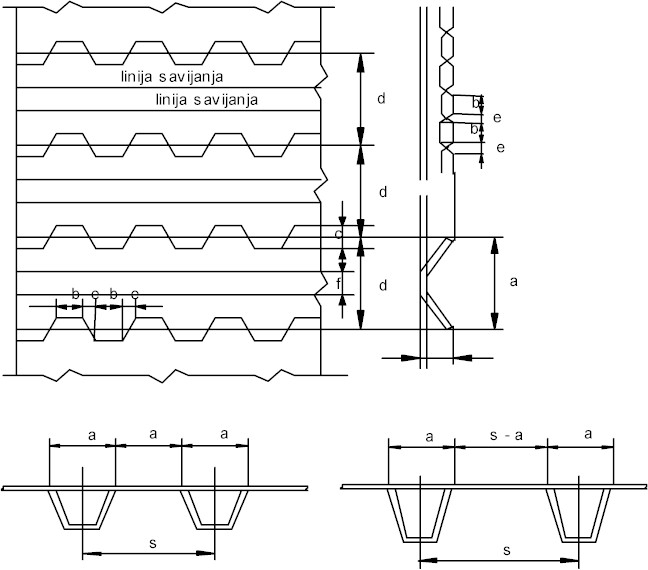

Moguće je provesti izrezivanje iz table lima bez otpada, kako je prikazano na sl. 7. Izradci su dvostrano izrezani (dvostrano nazupčani) limovi. Njihova nominalna širina je “d”, ali je stvarna širina povećana za dubinu izrezivanja “c”. Svaki ovakav element se može savijati oko linija savijanja (a), a savijeni elementi (b) i (c ) služe kao ukručenja ortrotropnih ploča na mostovima, na palubama brodova i za slične namjene, u izvedbama (d) i (e).

Slika 7. Izrezivanje i deformiranje limova u svrhu dobivanja zavarenih nosača.

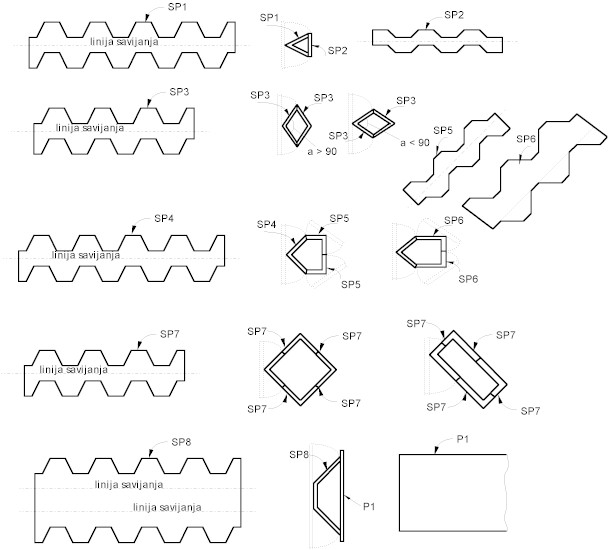

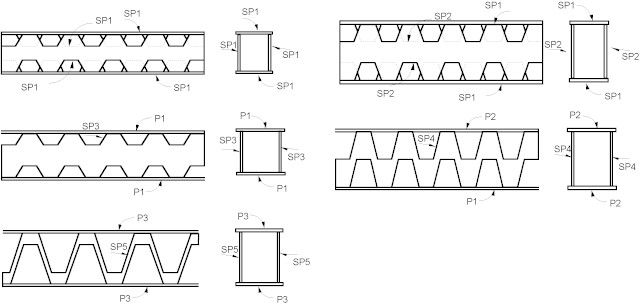

Stub ili potpora se može izraditi od nekoliko izrezanih lima na koji se zavaruje bilo pravokutni lim (puni) ili neki drugi oblik izrezanog lim.. Na slici 8 se nalaze različiti primjeri izvedbi kutijastih profila nosača. Na ovaj način dobiva se bolje iskorištenje profila, kako sa stajališta izrezivanja materijala, tako i sa stajališta iskorištenja mase i oblika profila u odnosu na naprezanja u eksploataciji.

Slika 8. Različite izvedbe kutijastih nosača.

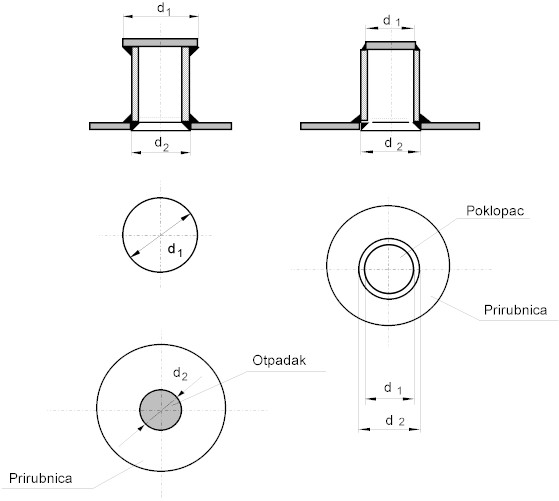

Slika 9 prikazuje dobru - desnu i lošiju - lijevu izvedbu jednog oslonca. Lijeva izvedba zahtjeva posebnu izradu poklopca, a šrafirani dio je odpadak. Desno riješenje Koristi taj odpadak za poklopac, pa se poklopac ne mora posebno izrađivati.
