Ostali oblici korozije

Ostali oblici korozije češće uzrokuju otkaz zavarenih konstrukcija nego opća korozija. Kompleksniji su njihovi mehanizmi nastajanja, a nije ih moguće obuhvatiti proračunima zavarenih konstrukcija. Pouzdanost zavarenih konstrukcija od otkaza uslijed ostalih oblika korozije postiže se određenim laboratorijskim i pogonskim – eksploatacijskim eksperimentalnim istraživanjima (standardiziranim ili ne standardiziranim).

Interkristalna korozija. Izlučivanjem Cr karbida u području od 850 do 450 ^oC (najače na temperaturi oko 650 ^oC) po granicama zrna slabi se korozijska otpornost zavarene konstrukcije. Kada se u eksploataciji nađe pod utjecajem agresivnog medija vrlo brzo dolazi do tzv. interkristalne korozije.

Mjere za sprečavanja nastajanja Cr karbida:

1. Legiranje elementima koji imaju jači afinitet prema C od Cr (karbidotvorci): Nb, Ti, Ta. Oni se dodaju obzirom na sadržaj C:



2. Što manjom unešenom energijom ostvarit će se brže hlađenje zavara, pa s time i brži prolaz zavarenog spoja kroz temperaturni interval od 850 do 450 ^oC.
3. Eliminiranjem predgrijavanja (zabranjeno predgrijavanje prije zavarivanja).
4. Korištenje osnovnog i dodatnog materijala sa što nižim sadržajem ugljika (C).

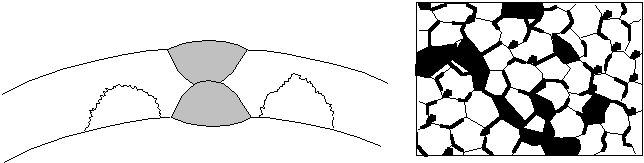

Makro presjek zavarene cijevi iz nerđajućeg čelika na kojoj se pojavilo oštećenje zbog interkristalne korozije, sa obje strane zavara, u ZUT-u (područje koje je bilo izloženo utjecaju topline u intervalu od 850 do 450 ^oC). Desno je prikazan izgled mikrostrukture u zoni oštećenja. Debele linije između kristalnih zrna su mjesta izlučivanja Cr karbida. Vidljivo je da korozija prodire između granica zrna i neka su zrna potpuno izgrižena korozijom (crna polja).

Povratak!!

Povratak na početnu stranicu - povratak na sadržaj!
