1. Zavarivanje REL postupkom

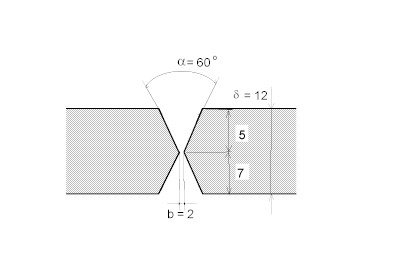

Stvarna površina žlijeba uključuje dodatak na nadvišenje sa doljnje i gornje strane, te žljebljenje: (procjena cca. 40% od teorijske površine žlijeba)

Volumen žlijeba za duljinu zavara od l = 13 000 mm:

Masa zavara za jedan zavar duljine 13 000 mm:

(Za REL postupak to bi značilo 14,13 kg elektrode po jednom zavaru duljine 13 000 mm; masa zavara se mnozi sa koeficijentom taljenja 1,6 kg elektrode/kg depozita !)

Procjena norme – trajanja zavarivanja (TZ) za REL postupak zavarivanja:

 Predviđeno je da se zavaruje 11 sati, koeficijent taljenja je usvojen 1,6 kg depozita/sat, te je usvojen faktor intermitencije e =0,15 (rad na visini, zavarivanje u nadglavnom položaju, ...)

Ako bi jedan zavarivač zavarivao 1 poprečni spoj duljine 13 000 mm onda bi mu trebalo 8,83 ( kg depozita )/ 2.64 (depozita/dan) = 3,35 dana za jedan zavar.

Za 26 zavara trebalo bi mu 26 puta više odnosno približno 87 dana.

 Napomena: koeficijent taljenja ovisi o promjeru elektrode, položaju zavarivanja, jakosti struje zavarivanja, ...
