MONTAŽA PJEŠAČKIH STAZA I OGRADA

Pješačke staze na čeličnom dijelu konstrukcije mosta montirat će se tako što će se konzole pješačkih staza pripojiti glavnim donjim nosačima u pred montaži i biti će zajedno montirani.

Gazišta i ograde se isporučuju u oblikovanim elementima odgovarajućih dimenzija a montiraju se paralelno sa montažom čelične konstrukcije mosta.

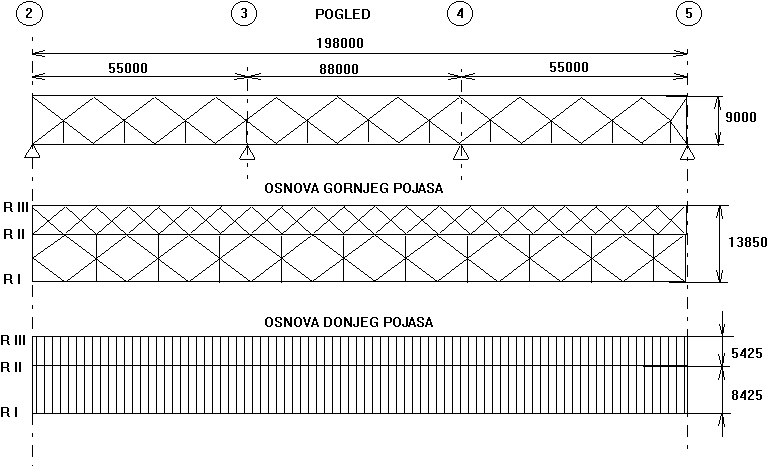

Slika 12 Shematski prikaz mosta

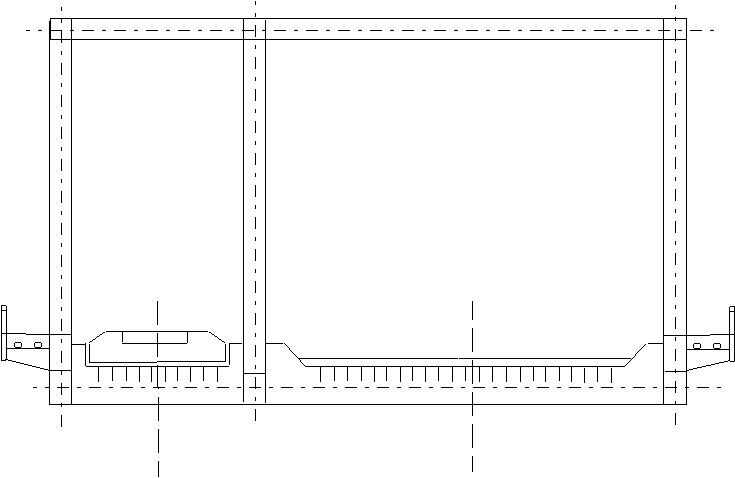

Slika 13 Shematski prikaz pogled mosta s prednje strane (ulaz na most)


Slika 14 Fotografija mosta s prednje strane (ulaz na most)

Spajanje ortotropnih ploča vrši se zavarivanjem. Zavarivanje se koristi i za uzdužno i za poprečno spajanje ortotropnih ploča. Kod poprečnog zavarivanja se koristi tzv. nesimetrični X žlijeb, gdje je donja površina manja od gornje, zbog težeg načina zavarivanja ( nadglavno zavarivanje ). Na mostu postoji takvih 26 segmenata koje treba zavariti, dužina jednog segmenta je 13 metara, pa je ukupna dužina koju treba zavariti 338 metara. Za uzdužno zavarivanje se koristi tzv. V žlijeb. Njihovo zavarivanje se vrši REL i automatiziranim EPP postupkom.
