MONTAŽA POMOĆNIH STUPOVA

Za privremene montažne stupove neophodno je uraditi armirane betonske temelje. Isti se izvode na približno srednjim udaljenostima između stupova 2 – 3 i 4 – 5. Na temelje se postavljaju stupovi koji su napravljeni od teške cijevne skele. U temelje su ugrađene čelične ploče sa sidrima raspoređene prema položaju stupova teške cijevne skele. One će se mjestimično zavariti sa stupovima i time osigurati od pomaka.

Stupovi od teške cijevne skele sastavit će se na obali te u jednom ili dva dijela pomoću dizalica nanijeti na ranije izgrađene temelje.

Na vrhu stupova montirat će se roštilj iz čeličnih I-profila koji će biti vijčanom vezom povezan sa pomoćnim stupovima. Osiguranje pomoćnih stupova od prevrtanja osigurat će se sidrenjem preko čeličnih užadi tako da će se donji dio stupova sidriti za susjedne stupove mosta.

Pomoćni stupovi su privremenog karaktera i nakon izvršene montaže čelične konstrukcije mosta biti će demontirani i uklonjeni.

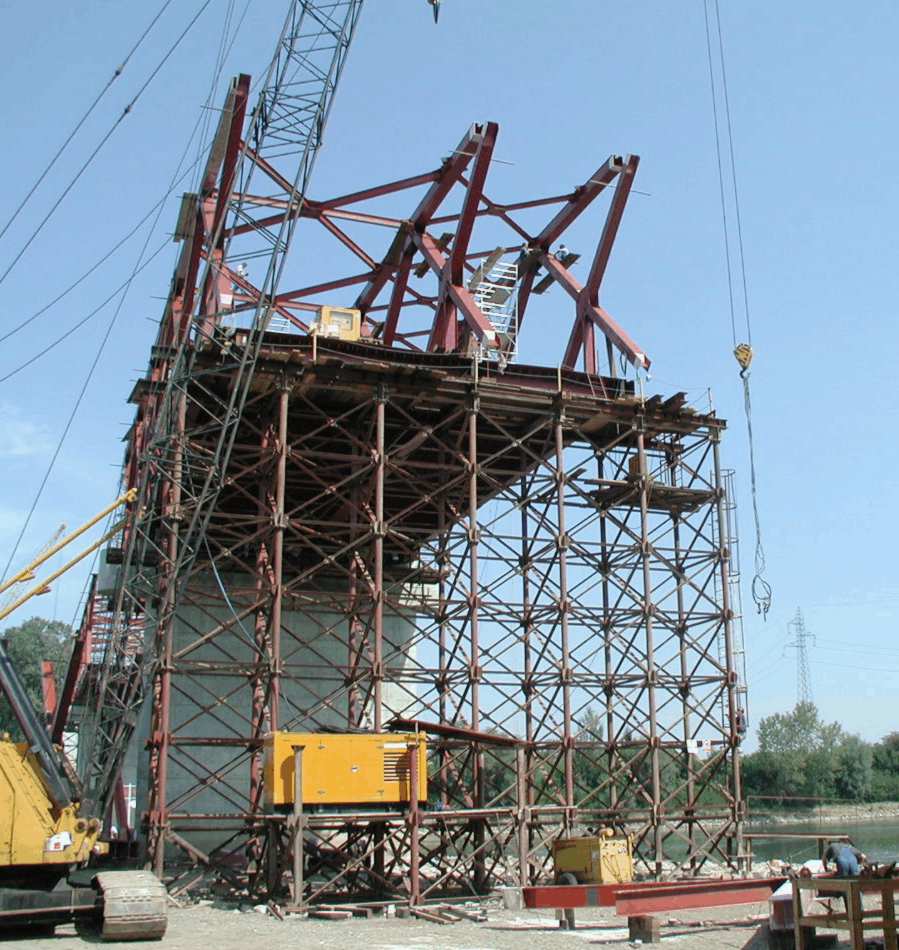

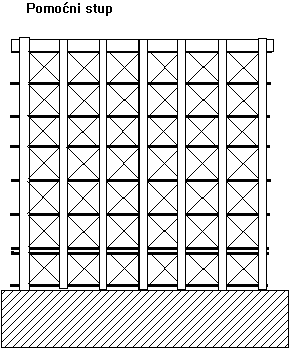

Slika 6 Shematski prikaz i fotografija pomoćnog stupa
