HIDRAULIČKI BAGER

Hidraulički bageri su danas najvažniji strojevi za utovarivanje .

Kako se radnim dijelovima upravlja hidraulički , nemaju mehaničkih elemenata pogona i prijenosa vitla i pripadnih užeta kao užetni bageri . Zato je masa tih bagera 2 do 2,5 puta manja od mase užetnih bagera . Potrebna je manja pogonska snaga , manji je utrošak energije , a veći su brzine i radni kapaciteti .

Glavni sustavi koji čine konstrukciju hidrauličkog bagera su :

• pogonski dizel motor
• dvije aksijalne pumpe za pogon hidrauličnog sustava za pokretanje kraka bagera
• dva aksijalna hidromotora za pogon hidrauličkog sustava za pogon pogonskih kotača ili gusjenica , ako se radi o gusjeničnom vozilu
• hidraulično armirana gumena crijeva
• servoventili
• hidraulički cilindri za prijenos snage na krakove bagera
• rezervoar za ulje
• gusjenice s koturačama
• vodeći kotači za vođenje gusjenica
• kotači za zatezanje gusjenica
• pogonski kotači
• bagerska kabina
• dvodijelni krak s bagerskom šakom.

Kao reprezentant hidrauličnih bagera izabran je hidraulički bager SM 15 tipa PAH – 4 , koji ima slijedeće karakteristike :

• težina ..................................................................................... 16000 kg
• snaga motora .......................................................................... 62 kW
• volumen šake .......................................................................... 1 m³
• max. brzina kretanja ............................................................... 20 km/h
• količina hidrauličnog ulja ....................................................... 230 l
• dimenzije bagera bez krakova i šake ............................4580x3360x3130 mm

Mogućnosti manevriranja s krakovima i šakom kao i mogućnosti izvođenja radnih operacija prikazane na slici:

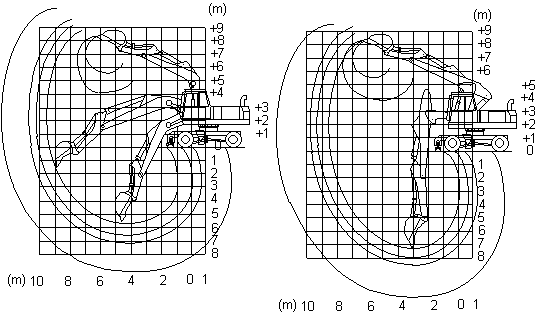

         Mogućnosti manevriranja s krakovima i izvođenja radnih operacija hidrauličkog bagera SM 15

 Kao reprezentativni element hidrauličkog bagera SM 15 , čija će se izrada obrađivati , izabrana je predstrijela hidrauličnog bagera SM 15 , koja je prikazana na donjoj slici.

Međusobna funkcionalna povezanpst elemenata hidrauličkog bagera za prijenos sila i momenata pri radu , prikazana je na slici:

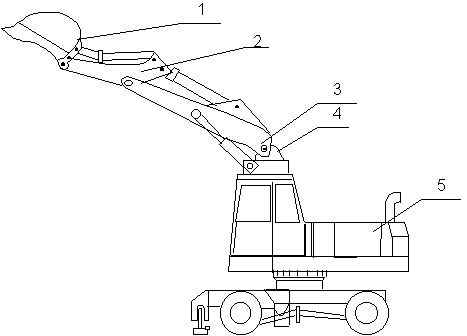

Glavni sustavi hidrauličkog bagera SM 15

1- šaka bagera , 2- balanser , 3- predstrijela , 4 –strijela , 5 – pogonski dio
