Tehnički opis i konstrukcijski detalji propan/butan boce 10 kg
Oblik boce za propan-butan prikazan na slici propisan je standardom (HRN M.Z2.510), koji obuhvaća kompletnu bocu sa ventilom i svim djelovima koji su zavareni na nju. Standard osim oblika boce definira i gabaritne dimenzije boce (volumen, masu, nazivno punjenje…), kvalitetu osnovnog materijala koji se koristi za izradu dijelova, te označavanje boce nakon zavarivanja dijelova. Gabaritne mjere, volumeni i mase čeličnih boca za propan-butan nazivnog punjenja 10 kg za debljine stijenki 2.5 i 3 mm dane su u tablici 1.
Tablica 1 . Gabaritne mjere , volumeni i masa čelične boce nazivnog punjenja 10 kg
| Nazivno punjenje plina, (kg) | Vanjsk promjer, Dv (mm) | Visina, h max. (mm) | Debljina lima, d (mm) | Volimen, V (litara) | Masa boce, m (kh) |
10 |
300 |
590 |
2,5 |
24,7 |
12 |
10 |
300 |
590 |
3 |
24,7 |
12,7 |
Navedene vrijednosti mase obuhvaćaju kompletnu bocu sa ventilom i svim dijelovima koji su
zavareni na nju. Debljina lima u tablici 1. predstavlja najmanju dozvoljenu debljinu stjenke boce izračunatu prema važećim propisima za pokretne zatvorene posude za komprimirane , tekuće i pod tlakom rastvorene plinove. Dozvoljena odstupanja od vrijednosti navedenih u tablici 1 su prema:- za vanjski promjer Dv : + 5 mm , s tim da ovalnost smije iznositi najviše 1,5 % nazivnog vanjskog promjera ,
- za debljinu lima d : + 0,3 mm,
- za volumen boce V :+ 5%,
- za masu boce m : ± 5 % .
Konstruktivni detalji i izbor veličine mjera, koje nisu dane na slici propan/butan boce i tablicom 1, kao i način zavarivanja prepuštaju se proizvođaču da samostalno iste odredi. Boce smiju biti punjene, ovisno o vrsti plina, maksimalnim količinama navedenim u tablici 2.
|

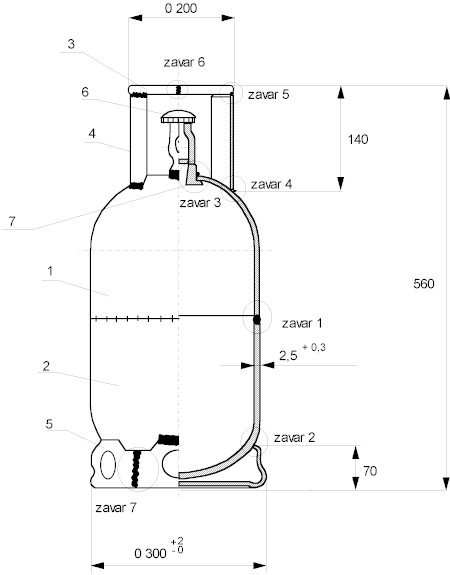

Zavar 1 – zavarivanje gornje idonje polutke Zavar 2 – zavarivanje donje polutke istopala Zavar 3 – zavarivanje gornje polutke i usadnika Zavar 4 – zavarivanje štitnika ventila na gornju polutku Zavar 5 – zavarivanje prstena za zaštitne limove Zavar 6 – zavarivanje prstena na sastavu Zavar 7 – zavarivanje stopala na sastavu |
Mjesta zavarenih spojeva propan/butan boce .
Tablica 2 . Maksimalno dopušteno punjenje čelične boce
Nazivno punjenje (kg) |
Maksimalno dozvoljeno punjenje (kg) |
|
Propan ili mješavina propan-butan |
butan |
|
10 |
10 |
11,4 |
Najveće dozvoljeno punjenje određeno je tako da bude osigurano najmanje:
- 2,47 litara volumena boce za svaki kg propana ili mješavine propen/butan ,
- 2,12 litara volumena boce za svaki kg butana .
