Rezultati pokusa

Nakon mjerenja tvrdoće HV1 na lokacijama kako je to prikazano na slici 2, dobiveni su slijedeći rezultati prikazani u dijagramima na slikama .

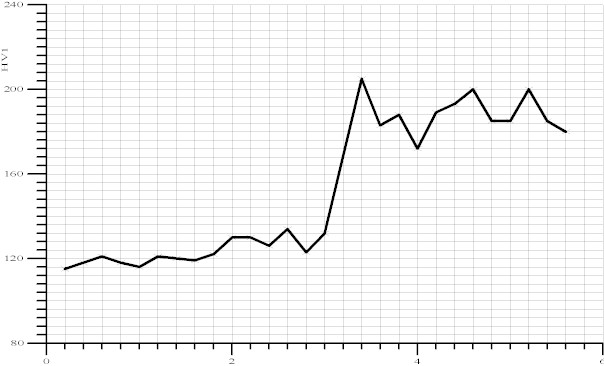

Niz D. Udaljenost od mjesta početka zavarivanja 5 mm

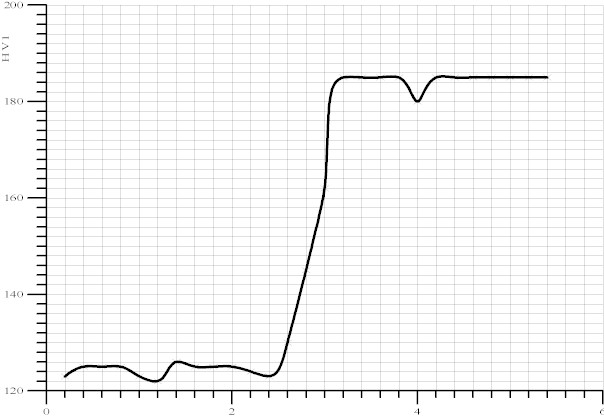

Niz A. Udaljenost od mjesta početka zavarivanja 9,5 mm

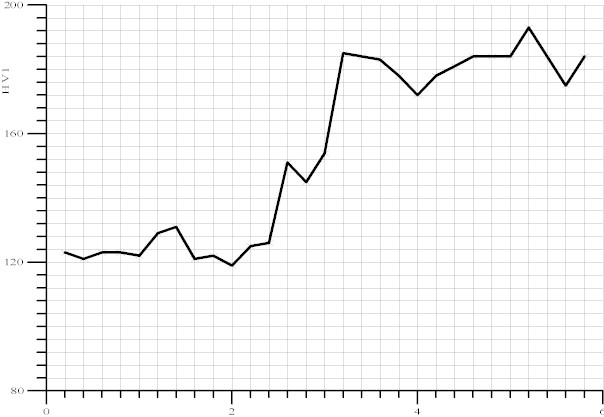

Niz B. Udaljenost od mjesta početka zavarivanja 15 mm

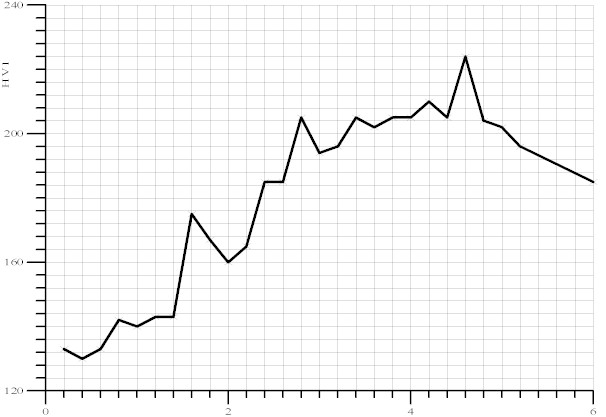

Niz E. Udaljenost od mjesta početka zavarivanja 40 mm


Niz C. Udaljenost od mjesta početka zavarivanja 79 mm


Niz F. Udaljenost od mjesta početka zavarivanja 115 mm
