7. Zavareni spoj stopala na sastavu

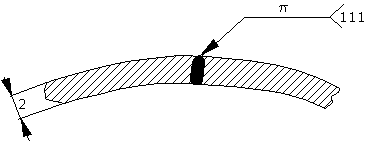

Zavarivanje stopala se vrši sa unutarnje strane stopala. Zavaren spoj stopala na sastavu prikazan je na slici:

Zavareni spoj stopala na satavu .

Osnovni materijal : Č.0145 se zavaruje sa Č.0145

Dodatni materijal : elektroda EZ 5 promjera 2.5 mm

Postupak zavarivanja : REL ( oznaka prema HRN C. T3. 012 je 111 )

Položaj zavarivanja : horizontalan

Oblik žlijeba : II (sučeono)

Za zavarivanje svih ovh pozicija, navedenim postupcima zavarivanja, nije potrebna posebna priprema žlijeba za zavarivanje, jer je debljina stijenki limova koji se zavaruju manja od 5 mm .
