Parni kotlovi - termomehanički opterećeni zavareni proizvodi

Parni kotlovi su toplinski uređaji koji služe za proizvodnju pare tlaka većeg od atmosferskog. Para se proizvodi pomoću topline izgaranjem goriva. Parni kotao sastoji se od:

ložišta - prostor u kojem se procesom izgaranja oslobađa kemijska energija goriva i pretvara u toplinsku energiju dimnih plinova kao produkata izgaranja i

izmjenjivača topline (parni kotao u užem smislu) - u kojem toplina prelazi s dimnih plinova na vodu, odnosno paru. On se sastoji od:

zagrijača vode,

isparivača i

pregrijača pare

Parni kotao, kanal za dimne plinove s dimnjakom te drugi popratni uređaji čine kotlovsko postrojenje.

Pregrijač pare je sklop ogrijevnih površina izmjenjivača topline u kojem se pregrijava vodena para iz zasićenog stanja do određene temperature pregrijanja.

Ogrijevne površine pregrijača pare izvode se u obliku snopova čeličnih cijevi, a prema potrebi i od legiranih čelika, smještenih bilo u ložištu bilo u vodovima dimnih plinova. Toplina se konvektivnim prijelazom i zračenjem prenosi od dimnih plinova na vodenu paru koja struji pregrijačem pare. Slika shematski prikazuje pregrijač pare.

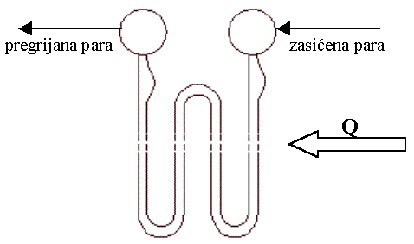

Shematski prikaz pregrijača pare

Na slici dolje a i b shematski se daju ležeća i viseća varijanta pregrijača pare.

a) b)



Shematski prikaz ležećeg (a) i visećeg (b) pregrijača pare
