Magnetsko puhanje električnog luka izraženo je kod zavarivanja istosmjernom (DC) strujom, a uzrikuje skretanje električnog luka (može biti tako jako da izazove gašenje električnog luka nakon nekoliko skretanja – otklanjanja električnog luka). Ako i ne dođe do gašenja električnog luka, magnetsko puhanje električnog luka svakako smeta pri zavarivanju. Električni luk je nemiran (nestabilan), čas je duži čas je kraći, dovoljno ne tali osnovni materijal, uzrokuje nepravilna gibanja kapljice na vrhu elektrode, te neželjena rasprskavanja kapljice. Na sljedećim je slikama prikazano nekoliko karakterističnih slučajeva magnetskog puhanja električnog luka pri zavarivanju.

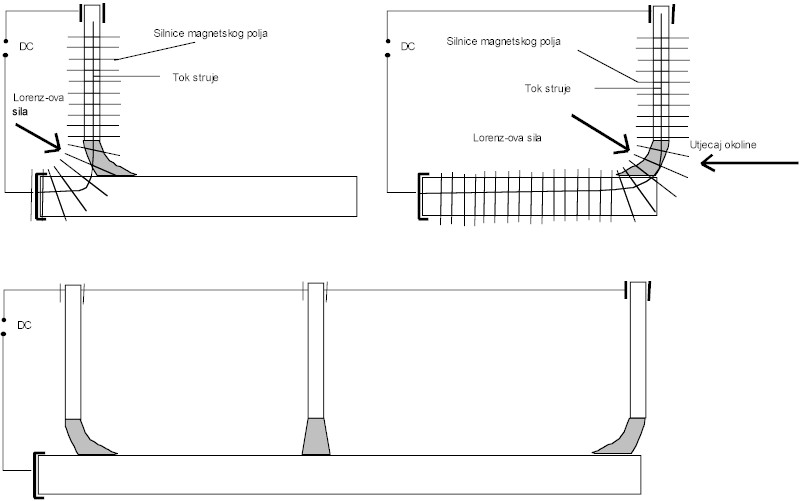

Veće “puhanje” luka na početku i na kraju ploče, a normalan luk u sredini ploče

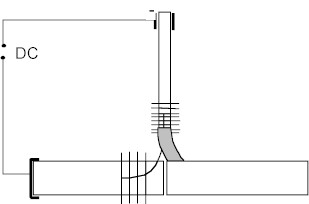

Skretanje luka pri zavarivanju. Nedovoljno protaljivanje i jedne stranice žlijeba ili naljepljivanje.

Mjere za sprečavanje magnetskog puhanja električnog luka:

1. Naginjanje elektrode u smjeru magnetskog puhanja električnog luka pri REL zavarivanju (izvodi zavarivač). Na taj se način električni luk može dovesti u vertikalni položaj. Ovo i nije baš pouzdana metoda. Ukoliko ne postoji mogućnost korištenja izmjenične struje, a “puhanje” je značajno, postoji mogućnost priključivanja druge “mase”.

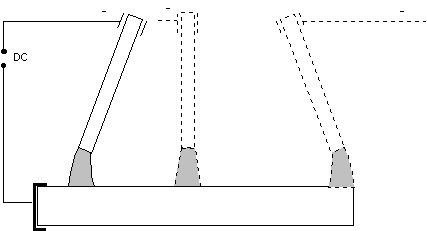

Otklon elektrode u smjeru “puhanja” luka. Električni luk se dovodi u vertikalni položaj.

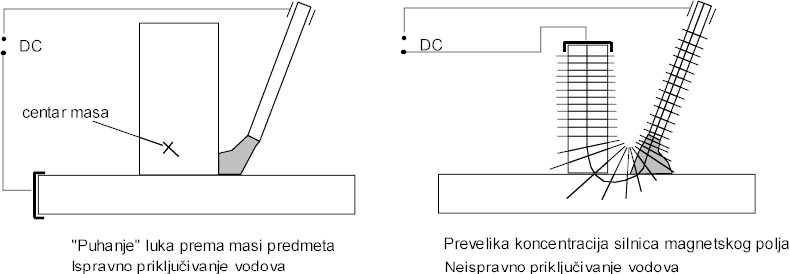

2. Pravilnim postavljanjem priključaka električne struje

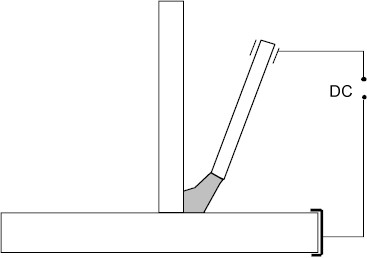

Iskorištenje efekta “puhanja” električnog luka. Lakše izvođenje kutnog zavara.

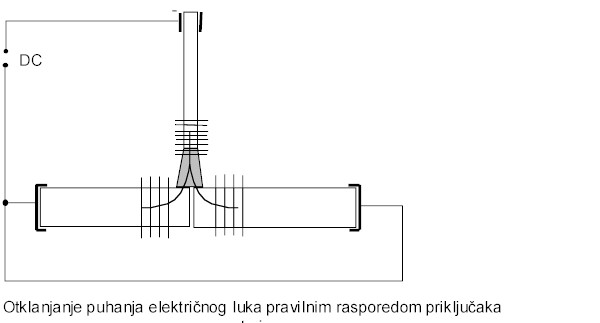

3. Postavljanjem više “masa”

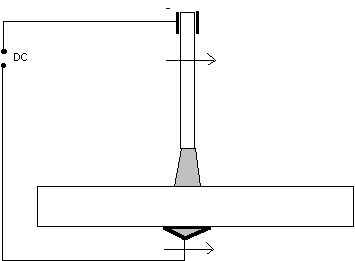

4. Upotrebom pomičnog kontakta (“mase”) na osnovnom materijalu

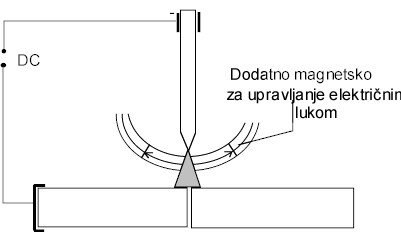

 5. Dodatno magnetsko polje za upravljanje električnim lukom
